Огляд принципів роботи осцилографа та його основних компонентів
Осцилограф – це важливий інструмент в області електроніки і радіоелектроніки, який дозволяє аналізувати та відображати коливання електричних сигналів у вигляді графіка на екрані. Ця стаття розгляне принципи роботи осцилографа та його основні компоненти, допомагаючи зрозуміти, як він працює і для чого його використовують.

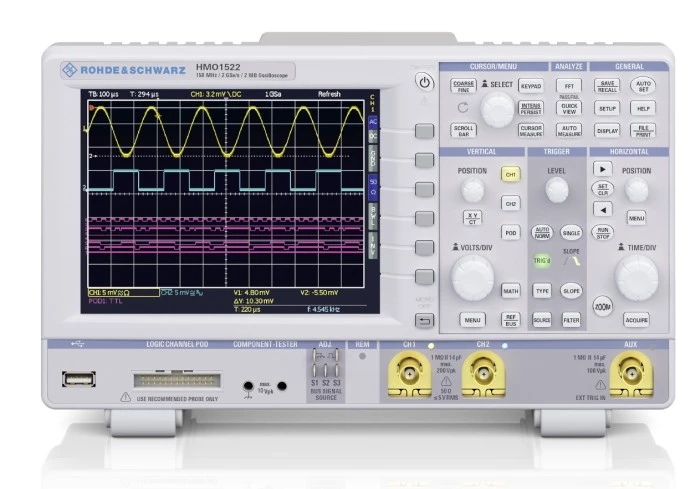

Осцилограф – це пристрій, який використовується для вимірювання та відображення електричних сигналів у вигляді графіка на екрані. Основний принцип його роботи полягає в захопленні залежності напруги або струму від часу та відображенні цих змін у вигляді графічного зображення.
Осцилограф складається з кількох основних компонентів:
- Електронна променева трубка (CRT): Це основний елемент осцилографа, де відбувається відображення сигналу. CRT є електронно-оптичним пристроєм, який випромінює тонкий потік електронів (електронний промінь) на засклену передню панель трубки. Ця панель містить фосфорне покриття.
- Вертикальний та горизонтальний відлікчіки: Осцилограф має різні входи для підключення електричних сигналів. Вертикальні відлікчіки відповідають за масштаб і зсув по вертикалі (напруги), тоді як горизонтальні відлікчіки відповідають за масштаб і зсув по горизонталі (часу).
- Горизонтальний генератор (timebase generator): Цей блок генерує сигнал, який керує горизонтальним рухом електронного променя на екрані. Він дозволяє налаштовувати швидкість руху променя, що визначає розмір і тривалість відображуваного інтервалу часу.
- Вертикальний підсилювач: Цей блок підсилює вхідний електричний сигнал на відповідному масштабі та передає його на вертикальний відлікчик, який відображує його на екрані.
- Тригерна система (trigger system): Ця система дозволяє “захоплювати” сигнал в певний момент часу, що допомагає уникнути відображення мерехтливих або непередбачуваних сигналів.
Коли сигнал підключається до осцилографа, вертикальний підсилювач збільшує його амплітуду на певному масштабі, а горизонтальний генератор контролює, як швидко електронний промінь рухається зліва направо на екрані. Коли електронний промінь зіткнеться з фосфорним покриттям передньої панелі CRT, він викличе світловий випромінювання, яке ми бачимо як яскравий плямистий слід. Інтенсивність цього світлового сліду залежить від амплітуди вхідного сигналу.
Осцилографи широко використовуються в електроніці, телекомунікаціях, фізиці та інших галузях для аналізу, відлагодження та спостереження різних видів сигналів.
Заключнення
Осцилографи є невід’ємною частиною роботи електроніків і інженерів, допомагаючи вивчати та аналізувати електричні сигнали. Важливо вибрати правильний осцилограф для вашої конкретної задачі, а також мати на увазі, що деякі сучасні осцилографи можуть бути портативними та мініатюрними, що робить їх зручними для мобільних додатків.
Якщо вам потрібно придбати інструменти для вимірювань, такі як осцилографи, струмовимірювальні кліщі та мультиметр, ви можете звернутися до радіомагазину radio-shop.com.ua, де ви знайдете великий вибір якісних вимірювальних приладів для вашої роботи.
Надіємося, що ця стаття допомогла вам зрозуміти основні принципи роботи осцилографа і його компоненти. Завдяки цьому інструменту ви зможете більш ефективно аналізувати і вирішувати завдання в області електроніки.
